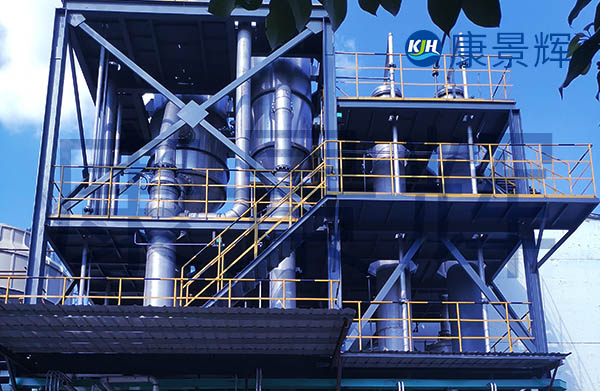

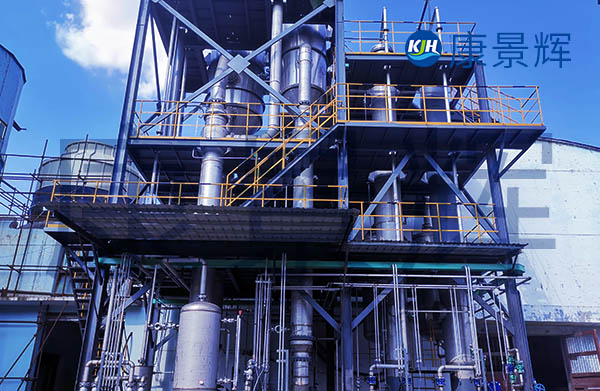

氯化鈉三效蒸發結晶系統是一種高效、節能的工業結晶裝置，主要用于將含氯化鈉廢水或鹵水濃縮至飽和并結晶析出高純度NaCl晶體。以下從原理、流程、設備組成及特點四個方面為您系統梳理：

一、氯化鈉三效蒸發結晶系統工作原理

系統以生蒸汽為一次熱源，通過三次串聯蒸發（三效）實現熱能梯級利用：

1.Ⅰ效：以生蒸汽加熱，產生二次蒸汽；

2.Ⅱ效：利用Ⅰ效的二次蒸汽作為熱源；

3.Ⅲ效：利用Ⅱ效的二次蒸汽，最終二次蒸汽進入冷凝器。

通過逐級降壓，后效沸點降低，實現**低溫蒸發**，減少結垢風險并節能。

 二、氯化鈉三效蒸發結晶系統典型工藝流程

1.預熱：原料液經預熱器與冷凝水換熱至沸點。

2.蒸發濃縮：

順流強制循環：料液依次通過Ⅰ效降膜蒸發器→Ⅱ效強制循環蒸發器→Ⅲ效結晶蒸發器，濃度逐級升高。

逆流或混流模式適用于高粘度或熱敏性物料。

3.結晶分離：Ⅲ效晶漿經稠厚罐增稠→離心機固液分離→干燥（流化床）→包裝得純度≥98.5%的工業鹽。

4.母液循環：離心母液返回系統，雜質富集后外排至雜鹽系統。

三、氯化鈉三效蒸發結晶系統核心設備組成

1.降膜蒸發器：Ⅰ效初步濃縮，殼程304/管程TA10防腐蝕。

2.強制循環蒸發器：Ⅱ效、Ⅲ效高濃度蒸發，316L殼程抗結垢。

3.結晶分離器：內置除沫器，分離晶體與母液（TA2材質）。

4.冷凝器：回收二次蒸汽，冷凝水循環使用。

5.控制系統：PLC/DCS全自動控制，穩定運行。

四、氯化鈉三效蒸發結晶系統技術優勢

1.節能明顯：三效蒸汽耗量僅0.28噸蒸汽/噸水（帶熱泵），比單效降低70%。

2.適應性強：處理濃度范圍廣，可兼容含硫酸鈉等雜鹽的分鹽結晶。

3.環保閉環：冷凝水回用、母液減量化，實現廢水零排放。

五、氯化鈉三效蒸發結晶系統應用場景

廣泛應用于化工廢水、制藥母液、礦山鹵水等領域，尤其適合處理高鹽廢水（如反滲透濃水）并回收高純度NaCl作為副產品。

如需進一步優化工藝參數（如處理量、材質選型），可結合具體水質通過模擬計算（如Aspen Plus）調整效數或操作壓力。
