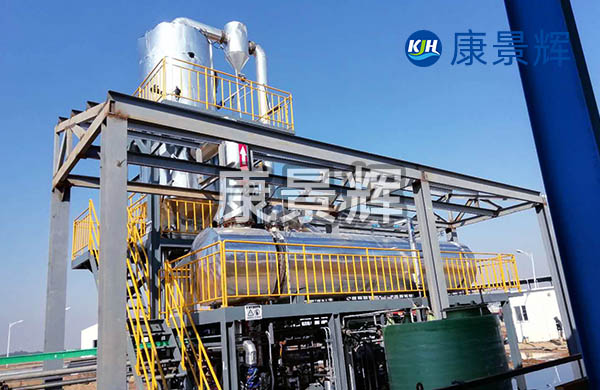

針對日處理量58噸的焦化廢水MVR（機械蒸汽再壓縮）結晶蒸發設備，以下是技術方案和關鍵設計要點：

1.設計基礎參數

處理量：58t/d≈2.42t/h（按24小時連續運行）

濃縮比：通常10:1，濃縮液產量約0.24t/h，結晶鹽量根據TDS計算。

進水特性：

高鹽（TDS5%20%）、高COD、含氨氮/酚類/氰化物等；

沸點升高明顯（需熱力學模擬修正）。

出水要求：冷凝水COD＜100mg/L，氨氮＜15mg/L（參考GB161712012）。

2.MVR系統核心設計

（1）蒸發器選型

類型：強制循環蒸發結晶器（適合高鹽、易結晶廢水）或降膜蒸發器（低粘度工況）；

材質：2205雙相不銹鋼或鈦材（耐氯離子腐蝕）；

蒸發溫度：7090℃（低溫減少結垢風險）；

壓縮機選型：

蒸汽壓縮機：羅茨式或離心式（壓升ΔP0.20.3MPa）；

電機功率：約5080kW（根據蒸汽量計算）。

（2）工藝流程

1.預處理：除油→調節pH（6.57.5）→過濾（去除懸浮物）；

2.MVR蒸發：

廢水進入蒸發器，蒸汽壓縮機將二次蒸汽加壓升溫后循環利用；

效體可設計為單效或雙效（根據能耗優化）；

3.結晶分離：離心機或稠厚器分離結晶鹽（如NaCl、Na?SO?）；

4.冷凝水處理：深度凈化（活性炭吸附或膜過濾）后回用。

3.關鍵設備參數

蒸發面積：約200300m2（根據熱負荷計算）；

蒸汽壓縮比：1:1.21.5（溫升1020℃）；

真空系統：水環真空泵（維持0.05至0.07MPa）；

自動化控制：PLC系統（實時監測電導率、pH、溫度、壓力）。

4.能源消耗估算

壓縮機：5080kW；

循環泵/真空泵：2030kW；

總耗電：約70110kW·h/h，折合3045kW·h/t廢水。

蒸汽補充：僅啟動時需少量蒸汽（＜0.1t/h），正常運行無需外供蒸汽。

冷卻水：約1015t/h（用于冷凝器，可循環使用）。

5.優勢與注意事項

優勢

節能：比三效蒸發節能60%以上，運行成本約2040元/噸廢水；

緊湊性：設備體積小，適合中小規模處理。

注意事項

防結垢：定期化學清洗（如稀酸循環），或添加阻垢劑；

腐蝕控制：監測氯離子濃度（＜20,000mg/L），避免酸性pH；

二次污染：

結晶鹽按危廢處置（HW11）；

不凝氣需活性炭吸附或堿洗處理。

6.經濟性參考

投資成本：約300500萬元（含預處理、MVR主機、結晶系統）；

運行成本：

電費：按0.7元/kWh計，約2131.5元/噸廢水；

維護/人工：510元/噸廢水。

7.與三效蒸發對比

MVR結晶蒸發設備選型建議

若廢水鹽分復雜（如含硫酸鈉、氯化鈉混合鹽），需配套結晶分離系統（冷凍結晶+熱結晶）；

優先進行中試驗證，尤其是結垢傾向和壓縮機選型。

可結合企業余熱（如焦爐煙氣）進一步降低能耗。

如需詳細工藝流程圖或設備清單，請提供具體廢水成分數據（如鹽分組成、COD、粘度等）。
